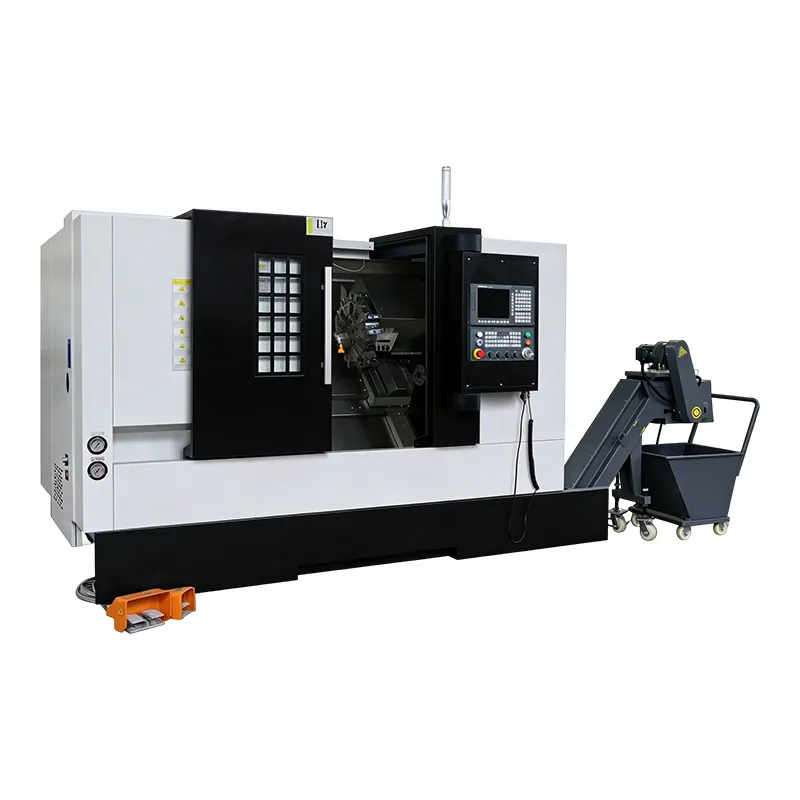

Tck63 CNC-draaibank met schuin bed

De TCK63 heeft een onderscheidende eigenschap: een dik, geïntegreerd ontwerp voor een hoekplatform van 45 graden, dat een groter dwars-doorsnedeoppervlak biedt met een verbeterde krachtverdeling in vergelijking met platforms met een kleine- hoek. Een gietijzeren onderdeel van hoge-kwaliteit- kan, na drie kunstmatige verouderingsbehandelingen om alle interne spanningen op te heffen, stabiel werken onder zware- belastingsomstandigheden gedurende een lange periode zonder de nauwkeurigheid van de vlakheid te beïnvloeden. het gewicht is 5000 kg. Het biedt sterke ondersteuning voor de stabiele verwerking van zware werk-stukken en vermijdt de vervorming van werk-stukken, die het draagvermogen van een kleine schuine draaibank ver te boven gaat.

Plat-draaibanken accumuleren vaak spanen en hebben een probleem met de bewerkingsnauwkeurigheid; Dankzij de bedstructuur met een helling van 45 graden- kan de zwaartekracht-ondersteunde spaanverwijdering bereiken. Tijdens het snijproces stromen de spanen en het koelmiddel op natuurlijke wijze naar de ingebouwde- automatische spanentransporteur als gevolg van de zwaartekracht, waardoor ophoping van spanen op de werktafel, geleidingswegen en roterende delen wordt vermeden; Vermindering van de handmatige reinigingstijd met 85%, automatisering van het systeem voortdurend om de levensduur van gereedschappen te verdrievoudigen; Kan ook de productieproductiviteit en processtabilisatie aanzienlijk verbeteren.

Uitgerust met een hoogwaardig-CNC-systeem (standaard GSK980TDc, optioneel Siemens, FANUC of Mitsubishi), geschikt voor automatische programmering, programmaverificatie, apparaten voor het vasthouden van parameters, aanpassingen op-site, enz., en heeft een aantrekkelijke LCD-kleureninterface om het gebruik-vriendelijk te maken, zelfs voor ervaren gebruikers. De servo-koepel met 12-posities kan effectief werken op hoge snelheid met minimale machine-tijd. Een motor van 15-18,5 kW, 40−4.000 tpm met variabele-frequentie drijft de spil rechtstreeks aan met regelbare snelheid en koppel; Het heeft een goed aanpassingsvermogen aan een breed scala aan werk-werkstukken die worden verwerkt door CNC-machines, zoals lichte-metaallegeringen, middelgrote-aluminiumlegeringen, zwaarder-zware-gelegeerde staalmaterialen met hoge sterkte. Het toevoersysteem is via een geladen, uiterst nauwkeurige kogelomloopspindel rechtstreeks verbonden met de servomotor, en de positienauwkeurigheid bedraagt ​​±0,01 mm in beide X/Z-richtingen; De herhaalbaarheidspositioneringsfout bedraagt ​​niet meer dan ± 0,006 mm ten opzichte van deze waarde.

Een schuin -bed van 45- graden Ontwerp dat de ergonomie optimaliseert voor eenvoudige toegang van de machinist tot het werkgebied van de machine, de gereedschapskoepel en het bedieningspaneel gedurende een langere werkperiode zonder vermoeidheid. Er is een complete veilige beschermhoes toegevoegd, uitgerust met een ingebouwde-ingebouwde veiligheids-vergrendelingsfunctie om de veiligheid van werknemers te garanderen en storingen als gevolg van het binnendringen van zwavelolie of vuil te voorkomen. Het automatische centrale smeersysteem heeft een op een vast- punt gekwantificeerde smeerfunctie voor het geleiden van onderdelen, kogelomloopspindels, enz., om slijtage en onderhoudskosten te verminderen. Het modulaire ontwerp en de intelligente fout-Alarmfunctie verbeteren probleemoplossing; De compacte structuur heeft meer dan 20% werkplaatsruimte bespaard vergeleken met algemene vlakbeddraaibanken voor dezelfde verwerkingsspecificaties.
